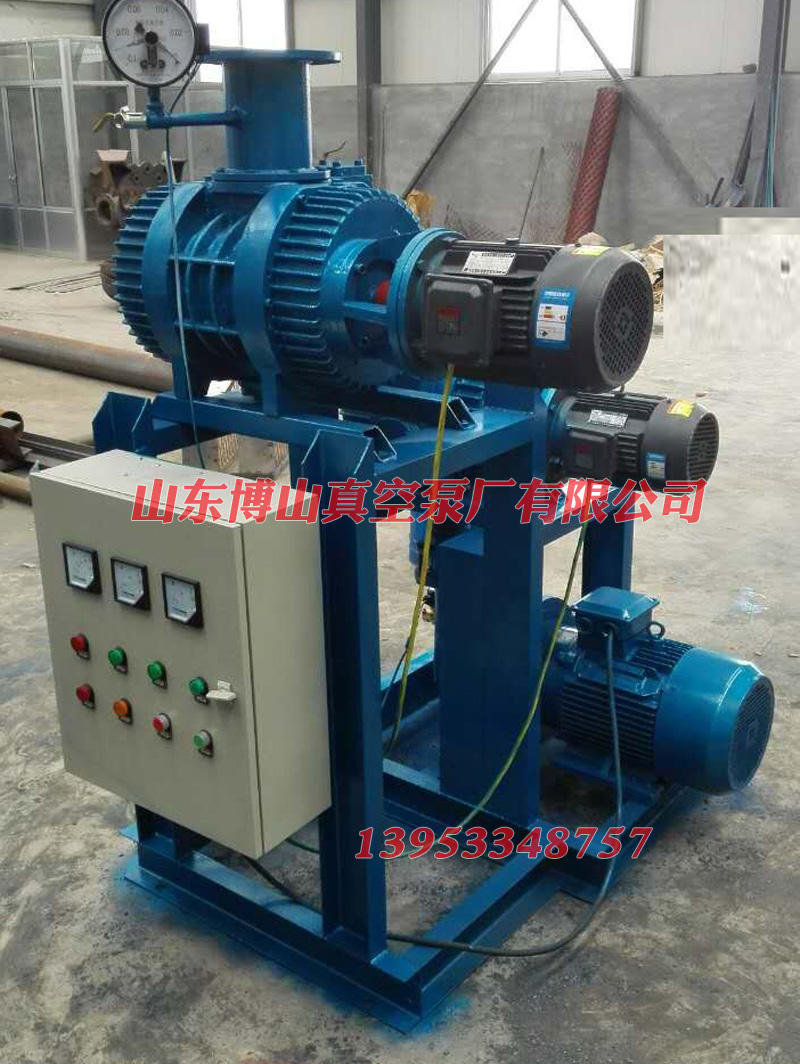

  • 罗茨水环真空机组

    更新:2021-9-29 15:46:02      点击:

    JZJ2B系列罗茨水环机组是由ZJ型罗茨泵作为主抽泵,2BV/2BE1系列水环泵或罗茨--水环机组作为前级泵组成的抽气机组。它除了可以用来抽除一般气体外,还可以抽吸含有水分、有机溶剂或少量灰尘的气体。与一般机械真空泵相比,不怕油污染,不怕水气及微尘,而与一般的水环式真空泵相比,具有真空度高以及在高真空度工况下抽速大的特点。

      由于采用了高效节能的2BV系列水环泵用为前级泵,所以JZJ2B系列真空机组比JZJ2S系列具有效率高、结构紧凑、无泄漏(2BV泵为机械密封设计,不同于2SK系列的盘根密封)、耐腐蚀(2BV采用不锈钢或铝青铜叶轮)、防护等级高等优点。

      罗茨真空泵采用了本公司自行研发的ZJ系列罗茨真空泵,我公司将泵腔与轴承腔的密封进行改进后的ZJ系列罗茨真空泵在抽除大量水蒸汽及各类溶剂的工艺中泵油不易乳化。

      罗茨水环真空机组的前级泵的工作液多采用水,也可采用有机溶剂(可用甲醇、乙醇、二甲苯、丙酮等有机溶剂)或其它液体,将前级泵作为闭路循环系统使用,大大减小了对环境的污染,同时大大提高了对有机溶剂的回收。其极限真空度由工作液的饱和蒸汽压决定。

    罗茨机组选型注意事项:

    • 了解被抽气体成分,气体中含不含可凝蒸气,有无颗粒灰尘,有无腐蚀性等。选择真空泵时,需要知道气体成分,针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体,应该考虑在泵的进气口管路上安装辅助设备,如冷凝器、除尘器等。
    • 罗茨真空机组的工作压力应该满足真空设备的极限真空及工作压力要求。如:某真空干燥工艺要求10mmHg(绝压)的工作压力,选用的真空泵的极限压力至少要2mmHg,最好能低于1mmHg。通常选择泵的极限压力要高于真空设备工作压力半个到一个数量级。
    • 正确地选择罗茨真空机组的工作点。罗茨真空机组的正常工作范围为最高吸入压力~极限压力×5。例:JZJ2B150-2.1罗茨水环真空机组的正常工作范围为:6000Pa~125Pa,该工作范围为主泵开启后的正常工作压力范围,该机组在此工作范围之内效率稳定。
    • 真空机组在其工作压力下,应能排走真空设备工艺过程中产生的全部气体量。
    • 根据实际工况条件选用合适的机组配置。例如:JZJ2B300-4.1机组及JZJ2B300-2.1机组的zui大抽气速率及极限压力都是相同的,所不同的是它们的工作范围及消耗的功率不同,JZJ2B300-4.1机组的正常工作范围为2000Pa~125Pa,而JZJ2B300-2.1机组的正常工作范围为5000Pa~125Pa。很明显JZJ2B300-2.1机组的工作范围更宽,但其所消耗的功率也更大。如果能确认被抽系统的工作压力<2000Pa时,应优先选用JZJ2B300-4.1机组以节约能源。但如要求机组对系统有较强的预抽能力且机组需较长时间地工作在较高压力时,则选用具有更大的前级泵的JZJ2B300-2.1机组更为适宜。

    型号表示方法

       如:J Z J 2 B 1 5 0 - 2 . 1

         J代表机组的di一个字母
         ZJ代表主泵为ZJ系列罗茨真空泵
         2B代表前级泵为2BV/2BE系列水(液)环真空泵
          (2S代表前级泵为2SK系列水(液)环真空泵)
         150为主泵(罗茨泵)抽速 L/s
         2.1为抽速配比代号
         (即主泵与二级泵抽速比为2,二级泵与前级泵抽速比为1)

    JZJ2B系列罗茨--水环真空机组技术规格:


    机组型号
    泵型号

    抽气速率
    (L/s)
    zui高吸入压力(Pa)
    极限压力(Pa)绝压

    总功率
    (kW)
    主泵 前级泵
    水环机组
    油环机组
    JZJ2B15-2 ZJ15 2BV2060 15 8000







    267







    80

    1.65
    JZJ2B30-2
    ZJ30
    2BV2061
    30
    8000
    2.25
    JZJ2B30-1
    ZJ30
    2BV5110
    30
    12000
    4.75
    JZJ2B70-2
    ZJ70
    2BV5110
    70
    6000
    5.5
    JZJ2B70-1
    ZJ70
    2BV5111
    70
    12000
    7
    JZJ2B150-2A
    ZJ150
    2BV5111
    150
    6000
    8.5
    JZJ2B150-2B
    ZJ150
    2BV5121
    150
    8000 10.5
    JZJ2B150-1
    ZJ150
    2BV5131
    150
    10000
    14
    JZJ2B300-2A
    ZJ300
    2BV5131
    300
    4000 15
    JZJ2B300-2B ZJ300 2BV5161 300 5000 19
    JZJ2B300-1
    ZJ300
    2BE1 202
    300
    10000
    26
    JZJ2B600-2A
    ZJ600
    2BE1 202
    600
    4000
    27.5
    JZJ2B600-2B
    ZJ600
    2BE1 203
    600
    5000
    42.5
    JZJ2B600-1
    ZJ600
    2BE1 252
    600
    12000
    50.5
    JZJ2B1200-2A ZJ1200 2BE1 252 1200 2500 56
    JZJ2B1200-2B ZJ1200 2BE1 253 1200 4000` 86
    JZJ2B1200-1 ZJ1200 2BE1 303 1200 8000 121
    JZJ2B2500-2 ZJ2500 2BE1 303 2500 3000 132
    JZJ2B30-2.1
    ZJ30
    ZJ15/2BV2061
    30
    8000





    25





    0.8

    2.8
    JZJ2B70-2.1
    ZJ70
    ZJ30/2BV5110
    70
    6000
    6.25
    JZJ2B150-2.1
    ZJ150
    ZJ70/2BV5111
    150
    6000
    10
    JZJ2B150-4.1
    ZJ150
    ZJ30/2BV5110
    150
    3000 7.75
    JZJ2B300-2.1
    ZJ300
    ZJ150/2BV5131
    300
    5000
    18
    JZJ2B300-2.2
    ZJ300
    ZJ150/2BV5121
    300
    4000
    14.5
    JZJ2B300-4.1
    ZJ300
    ZJ70/2BV5111
    300
    2000 11
    JZJ2B600-4.1
    ZJ600
    ZJ150/2BV5131
    600
    1500
    19.5
    JZJ2B600-2.2
    ZJ600
    ZJ300/2BV5161
    600
    2000
    24.5
    JZJ2B1200-4.2
    ZJ1200
    ZJ300/2BV5161
    1200
    1000
    30
    JZJ2B1200-4.1 ZJ1200 ZJ1200/2BE1 202 1200 1200 37
    JZJ2B1200-2.2 ZJ1200 ZJ600/2BE1 203 1200 2500 53.5
    JZJ2B1200-2.1 ZJ1200 ZJ600/2BE1 252 1200 3000 61.5
    JZJ2B2500-4.1 ZJ2500 ZJ600/2BE1 252 2500 1000 72.5
    JZJ2B30-2.1.1
    ZJ30
    ZJ15/ZJ15/2BV2061
    30
    8000


    0.5


    0.05

    3.35
    JZJ2B70-2.2.1
    ZJ70
    ZJ30/ZJ15/2BV2061
    70
    4000 4.3
    JZJ2B70-2.1.1
    ZJ70
    ZJ30/ZJ30/2BV5110
    70
    6000 7
    JZJ2B150-2.2.1
    ZJ150
    ZJ70/ZJ30/2BV5110
    150
    3000 9.25
    JZJ2B300-2.2.1
    ZJ300
    ZJ150/ZJ70/2BV5111
    300
    3000 14
    JZJ2B300-4.2.1
    ZJ300
    ZJ70/ZJ30/2BV5110
    300
    1200
    10.25
    JZJ2B600-2.2.1
    ZJ600
    ZJ300/ZJ150/2BV5131
    600
    2500 23.5
    JZJ2B600-4.2.1 ZJ600 ZJ150/ZJ70/2BV5111 600 1200 15.5
    JZJ2B1200-4.2.1 ZJ1200 ZJ300/ZJ150/2BV5131 1200 1000 29
    JZJ2B2500-4.2.1 ZJ2500 ZJ600/ZJ300/2BE1 202 2500 1000 53.5


    说明:1. 以上表格为推荐标准系列,因在实际生产应用中工作条件的不同,吸入气体及压力会发生很多变化,所以在选型时应根据实际抽气过程、气体释放过程、可凝性气体冷凝情况、吸入压力的时间变化等等进行校核计算或参照现有设备使用情况选型。
       2. 单泵的技术指标详见各泵参数表。
       3. 最高吸入压力是指主泵能够启动的最高压力,如在高于该压力下长时间运行,会造成主泵过载。
       4. 如真空泵电机、电接点真空表、电控柜需防爆,请在订货时注明,上表中的2BV2系列相应改为2BV2-Ex系列,2BV5系列相应改为2BV6系列。
